自動散水装置
|
妻の趣味で我家の狭い庭には所狭しと花で一杯です。美しい庭もよいですが
|
| ①配置図 | ②接続器と管 | ③散水口各種 | ④南側庇 | ⑤二階北側フラワーボックス |
|

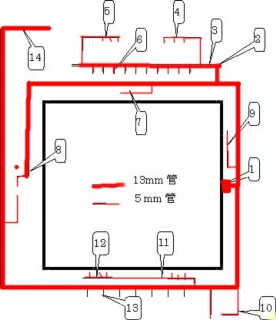

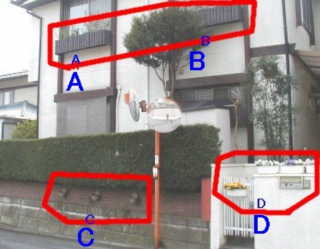

１．配管図（敷地約60坪、建坪20坪） ①給水元・コンピューターバルブ ②庇まで立ち上がり（Ｈ2ｍ） ③庇の水平塩ビ管 ④2階フラワーボックス給水（Ｈ3ｍ） ⑥庇からポット給水 ⑦前庭散水 ⑧玄関回り散水 ⑨西窓ポット給水 ⑩勝手口ポット給水 ⑭車庫上花壇・正門付近の散水 ⑬北側ポット給水⑪・⑫2階北窓口フラワーポット給水 |
| 2．接続器と管 |
|

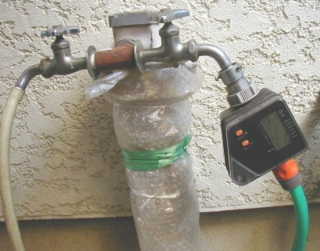

☆①コンピュータバルブ制御
☆左（一般用）右（自動散水用）
 ☆②庇塩ビ管への接続☆

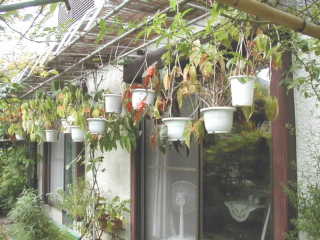

☆⑥手作り庇全般☆
全ての鉢に給水しています
 ☆⑩北側配水☆
配管は透明ビニールチューブ5ｍｍ使用

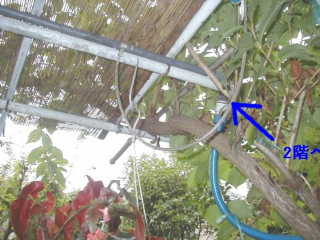

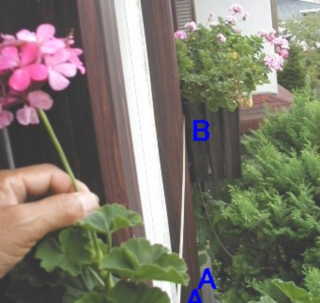

☆⑫B２階北窓側への配水☆
☆南入り口全般配水☆
右上赤丸部より放射状に最終散水  |

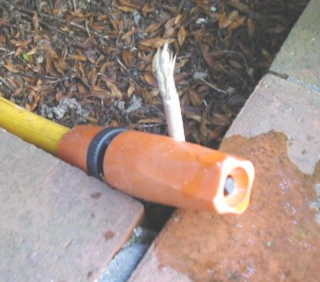

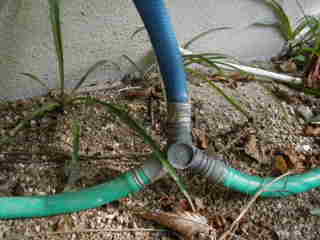

☆①の真下南北への分岐点☆

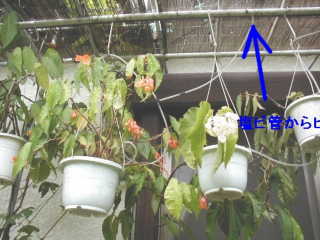

☆⑥庇の配管☆
上部塩ビ管より各鉢まで配管

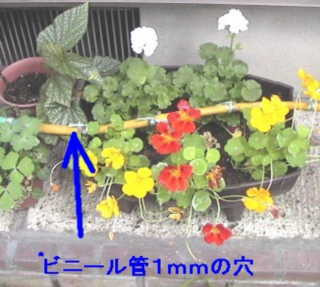

 ☆⑦植木鉢への給水☆

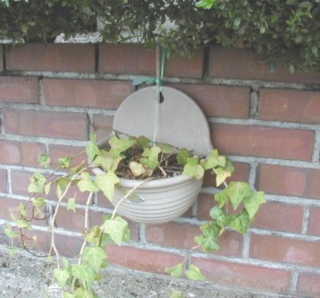

☆⑬C北側植木鉢への配水☆
透明なビニール管見えますか
 ☆⑪２階（A-B)2ｍの配管、管のなかに
ステンレスの針金を通して管が
たるまないようにしています。☆

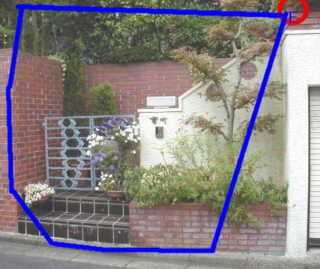

 ☆⑭E(赤丸）より門扉の回りに散水☆
|
|

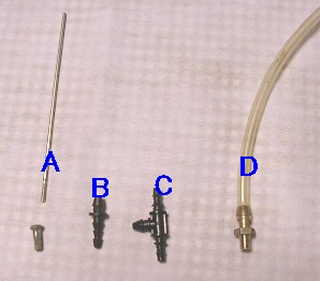

3.散水口と接続管各種 スポーク長さ約10ｃｍに切り、オネジ部分はV字型に縦溝を入れました。 したがってスポークをねじ込むことで水量を調節できます。(なかなか良いアイディアですぞ）ただです B：太い管→細い管への接続管（５個で180円位）太い管側にドリルで2.5ｍｍの穴をあけBの上部をねじ込む C:３方向分岐接続（5個で200円位） D:軒下の塩ビ管からの金属分岐（5個で300円位、塩ビ管に目ねじをタップで切る） |
|
ビニールハウス用のパイプと物干し竿で製作した庇です。屋根のすだれは夏季のみ設置（よこ6ｍ×前1.2ｍ） |
|

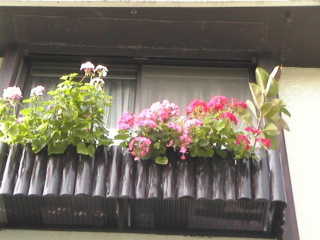

一寸角材で骨組みをつくり淵は廃材（大台ケ原登山の帰りに吉野の製材屋さんでもらいました）を利用。小生が乗っても大丈夫です。
（たて60ｃｍ ×よこ180ｃｍ ×幅 60ｃｍ ） |
A:鉢への最終配水（自転車のスポークを利用）
